概述

    GM2506 是一个非常小、高效、低噪音同步6A降压直流/ 直流变换器，从2.5V到5.5V的输入电源运行。该变换器使 用固定开关频率，在1.8MHz到8MHz时进行峰值电流模式控 制，最小开关时间低至22ns，通过较小的外部组件实现快速 瞬态响应。低EMI封装架构可以最大限度地减少EMI排放。

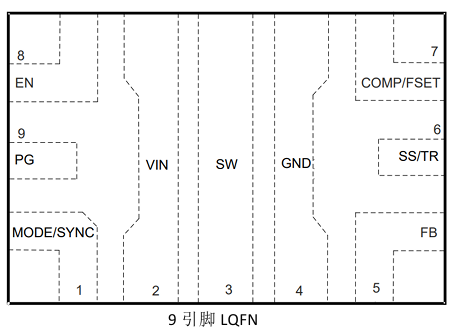

    GM2506 在低噪声的强制连续或脉冲跳越模式下运行， 或低波纹低功耗模式运行，在轻负载下高效运行，非常适 合电池供电系统。芯片调节输出电压低至500mV，在强制 连续工作模式下，精度为±1%。其他功能包括输出过压保 护、短路保护、热关机、时钟同步以及100%占空比工作。 该设备有9引脚3mm × 2mm × 1mm LQFN封装，带有裸露 的焊盘，具备低热阻特性。

产品特性

•      输入电压：2.5V至5.5V

•      输出电压：0.6V至VIN

•      输出电流：6A/4A/2A

•      ±1%全温度范围输出电压精度

•      8 mΩ NMOS, 31 mΩ PMOS

•      可编程开关频率：1.8MHz至4MHz或3.6MHz至8MHz

•     峰值电流模式控制：

•          22ns 最小导通时间

•          宽带宽、快速动态响应

•      精确1.1V使能阈值

•      100%占空比工作模式

•      电源良好、内部补偿和软启动

•      低EMI封装架构

•      热限制

•      环境温度为TA=-40°C to +125°C

•      AEC-Q100 符合汽车应用

•     可完全兼容TPS62816QWRWYRQ1


 应用

•  光通信、服务器、电信

•  汽车、智能座舱、辅助驾驶

•  分布式直流供电（POL）

•  FPGA、ASIC、μP 核心用品

•  电池供电系统

GM2506 | 采用 3mm x 2mm 可湿性侧面 QFN 封装的 2.7V 至 6V、6A/4A 汽车类低EMI降压转换器 | 2.7-V to 6-V, 6-A Automotive Step-Down Converter in 3-mm × 2-mm QFN Package with Wettable Flanks

数据表下载/Datasheet Download： GM2506.pdf
