概述

GM2406 降压稳压器采用 低EMI 架构，专为最大限度地降低 EMI/EMC 辐射并在高达 3MHz 的频率下提供高效率而设计。其单片式结构采用3.5mm x 4mm QFN 封装进行组装，集成了电源开关和所有必要的电路，因而造就了一款PCB 面积极小的解决方案。4μA 的超低静态电流 (当输出处于全面调节状态时)可实现那些要求在非常小负载电流条件下获得极高效率的应用。在任何负载下 (从零电流至满电流) 皆可保持出色的瞬态响应，而且输出电压纹波低于 10mVP-P。

GM2406 可在高频条件下实现高 VIN 至低 VOUT 转换，并具有 35ns 的快速最小顶端开关导通时间。器件运作在过载情况下是安全的，即使采用了一个饱和电感器也不例外。基本功能内置于器件之中并且简单易用：一个漏极开路 PG 引脚负责在输出处于调节范围内时发出指示信号。

GM2406 工作于低功耗模式而GM2406-1 则工作于强制连续模式。准确的使能门限可采用 EN 引脚设定，而一个位于 RT 引脚的电阻器则负责设置开关频率。

产品特性

超低EMI 架构和扩频调频

在高频下实现高效率

在 1MHz 时达96%

在 2MHz 时达95%

宽输入电压范围：3.4V 至42V

4A 和6A 最大连续电流，7A 峰值瞬态输出

4μA 超低静态电流的低功耗工作模式

输出纹波 < 10mVP-P

快速最小导通时间：35ns

在所有条件下均可提供低压差：100mV (1A 负载)

可在过载情况下安全承受电感器饱和

可调及可同步频率范围：200kHz 至3MHz

输出软起动和跟踪

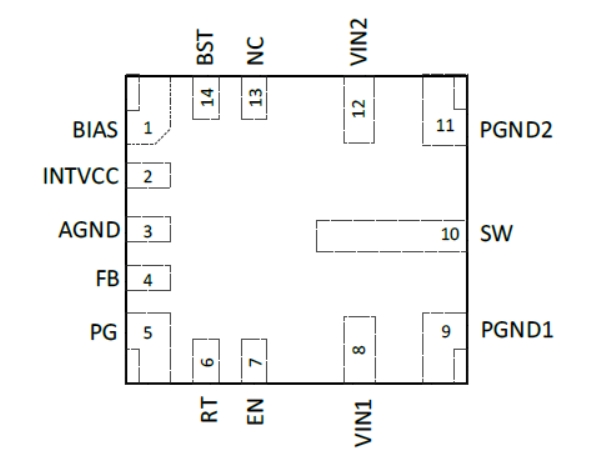

小外形 14 引脚3.5mm x 4mm QFN 封装

符合汽车应用的 AEC-Q100 标准和CISPR25 Class 5 标准

应用

汽车和工业电源

通用降压

GSM 电源

GM2406 | GM2404： 40V、4A/6A低EMI低噪声同步降压转换器

数据表规格书下载 Datasheet：GM2406.pdf
