概述

GM1200 是一款高性能低压差线性稳压电源，其采用的超低噪声和超高电源抑制比（PSRR）架构对噪声敏感的信号采集和无线通信应用供电。GM1200 被设计为一个高性能电流基准后跟随一个高性能电压缓冲器，其可容易地通过并联以进一步降低噪声、增加输出电流和改善 PCB 上的散热量。

GM1200 可在233mV 典型压差电压条件下提供 200mA。正常工作静态电流的典型值为1.9mA，并在停机模式中低于1μA。该器件通过片外电阻调节输出电压，能够在宽输出电压范围(1.5V 至 15V)内保持单位增益工作，从而提供几乎恒定的输出噪声、PSRR、带宽和负载调整率，并且这些性能与输出电压无关。此外，该稳压电源还拥有可编程电流限值、快速启动和用于指示输出电压调节的可编程电源良好信号。

GM1200 能够在采用4.7μF(最小值)陶瓷输出电容的情况下实现稳定。内置保护功能电路包括内部电流限制和过热保护。GM1200 采用耐热性能增强型 10 引脚MSOP 和3mmx 3mm DFN 封装，其中DFN 封装可工作在-55°C 至+125°C温度范围，并通过AEC-Q100 车规认证。

产品特性

•     超低RMS 噪声：0.8μVRMS

•     超低点噪声：2.8nV/√Hz(在10kHz)

•     超高 PSRR：70dB(在1MHz)

•     输出电流：200mA

•     宽输入电压范围：2.6V 至 20V

•     单个SET pin 电容改善噪声和PSRR

•     100μA SET 引脚电流：±1% 初始精度

•     单个SET pin 电阻器设置输出电压

•     可编程电流限值

•     低压差电压：233mV

•     输出电压范围：1.5V 至 15V

•     可编程电源良好

•     快速启动能力

•     高精度使能/欠压闭锁

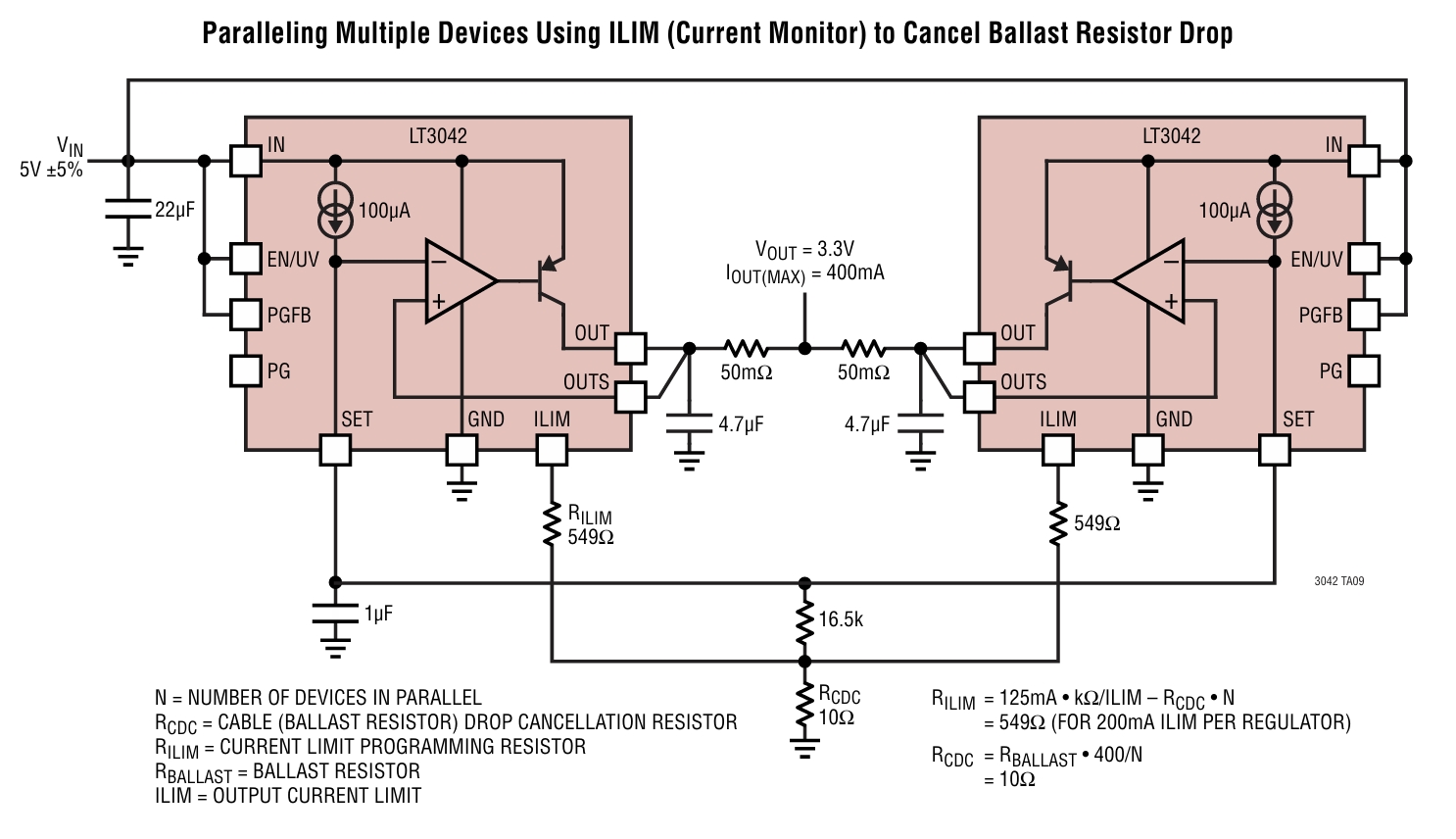

•     可并联多个器件以降低噪声和提供较高的电流

•     第二重保护功能：内部电流限制

•     最小输出电容：4.7μF(陶瓷)

•     10 引脚MSOP 和3mmx3mm DFN 封装

•     可完全兼容LT3042（LT3042EDD, LT3042IDD, LT3042HDD, LT3042MPDD, LT3042EMSE, LT3042IMSE, LT3042HMSE, LT3042MPMSE）

•     通过AEC-Q100 车规认证




应用

•     RF 电源、PLL、VCO、混频器、低噪声放大器(LNA)

•     超低噪声仪表

•     高速/高精度数据转换器

•     医疗成像、诊断

•     红外传感及汽车辅助驾驶

•     高精度电源

GM1200 | 20V, 200mA, Ultralow Noise, Ultrahigh PSRR RF Linear Regulator | 200mA, 20V, 超低噪声、超高PSRR, 射频线性稳压电源

Datasheet Download: GM1200.pdf
